在智能電網升級與新能源并網加速的背景下，

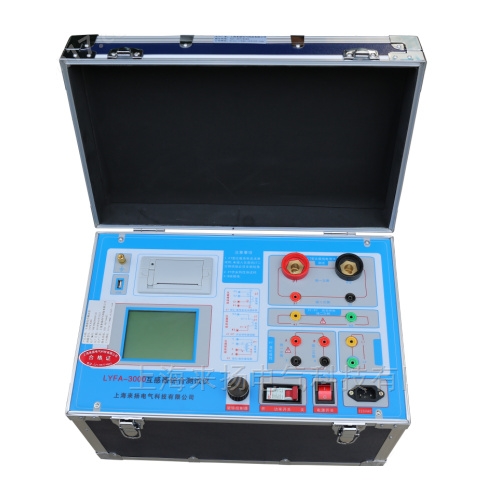

變頻互感器測試儀已成為電力設備校驗、計量誤差分析的核心工具。其通過變頻技術模擬真實工況下的電流/電壓波形，可精準檢測CT（電流互感器）、PT（電壓互感器）的變比、極性及誤差特性。本文以市場主流設備為例，系統梳理操作流程與關鍵注意事項。
一、測試前準備：安全規范與設備自檢
1.安全防護
穿戴絕緣手套、護目鏡，確保測試線與地線可靠連接；
斷開被測互感器二次側所有負載，避免反送電風險。
2.設備自檢
開機后進入“系統診斷”界面，檢查采樣模塊、電源模塊狀態；
用標準源（如FLUKE 5720A）輸出5A/100V信號，驗證儀器測量精度（誤差應≤0.05%）。
二、參數設置：匹配被測設備特性
1.基礎參數配置
?、僮儽仍O(shè)定：根據互感器銘牌輸入一次/二次額定值（如600A/5A）；
?、陬l率選擇：新能源場景需覆蓋50Hz/60Hz/150Hz等多頻段測試；
③負載匹配：設置二次負載阻抗（如0.2Ω-8Ω），模擬實際運行工況。
2.測試模式選擇
①變比極性測試：快速驗證繞組連接正確性；
②誤差曲線測繪：生成10%-120%額定電流下的比差/角差曲線；
?、蹠簯B(tài)響應測試：評估互感器在短路故障時的飽和特性（需選配沖擊電流源）。
三、接線實操：規避信號干擾的3大原則
1.電流互感器接線
一次側串聯接入主回路，二次側連接測試儀“I+”/“I-”端子；
關鍵點：P1端子朝向電源側，S1端子接測試儀正極。
2.電壓互感器接線
采用四線制接法，消除線阻壓降影響；
禁忌：嚴禁二次側短路，需在測試儀端子間加裝熔斷器。
3.抗干擾措施
測試線使用雙絞屏蔽電纜，長度控制在10米以內；
遠離大功率變頻器、電焊機等強干擾源（≥5米）。
四、數據解讀與報告生成
1.誤差分析
比差（ε）≤±0.2%（0.2級CT）、角差（δ）≤±10′為合格；
異常數據排查：檢查鐵芯剩磁、二次負載超限等因素。
2.報告輸出
支持Excel/PDF格式導出，包含測試時間、環境溫濕度、曲線圖表等要素；
符合IEC 60044-1/GB 1208等國際標準模板。
五、變頻互感器測試儀維護與故障處理
1.日常保養：用無水乙醇清潔測試端子，避免氧化接觸不良；
2.常見故障：
①無輸出信號：檢查保險管是否熔斷（額定電流2A）；
?、跀?shù)據波動大：重新校準零點漂移，或更換采樣傳感器。
應用案例：某風電場通過變頻測試儀發現35kV CT在150Hz工況下角差超標30%，更換為抗飽和型互感器后，繼電保護誤動率下降85%。掌握精準測試技術，正是保障電網安全運行的“隱形防線”。
